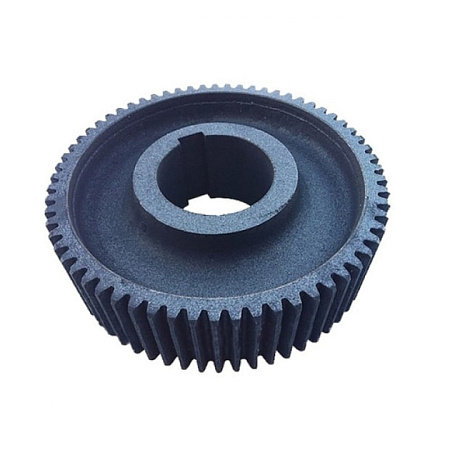

Шестерня НИ 11.11.202 (главная)

Шестерня основная НИ.11.11.202 работает в 3-ей ступени цилиндрического редуктора НИ.11.12. Главная задача запасной части – снизить получаемые обороты от второй ступени редуктора НИ.11.11.203 и передать движение к приводному валу НИ.11.12.206, на котором она установлена.

Зубчатое колесо НИ.11.11.202 предназначено для установки на выходной вал НИ.11.12.206 в составе третьей ступени редукторов НИ.11.11 и НИ.11.12. В зацеплении с зубчатым колесом НИ.11.12.202 работает шлицевый вал-шестерня НИ.11.11.207. В каталогах различных производителей рассматриваемая запчасть может обозначаться и как зубчатое колесо НИ.11.11.202, и как шестерня НИ.11.12.202. Конструкция этих деталей никак не отличается.

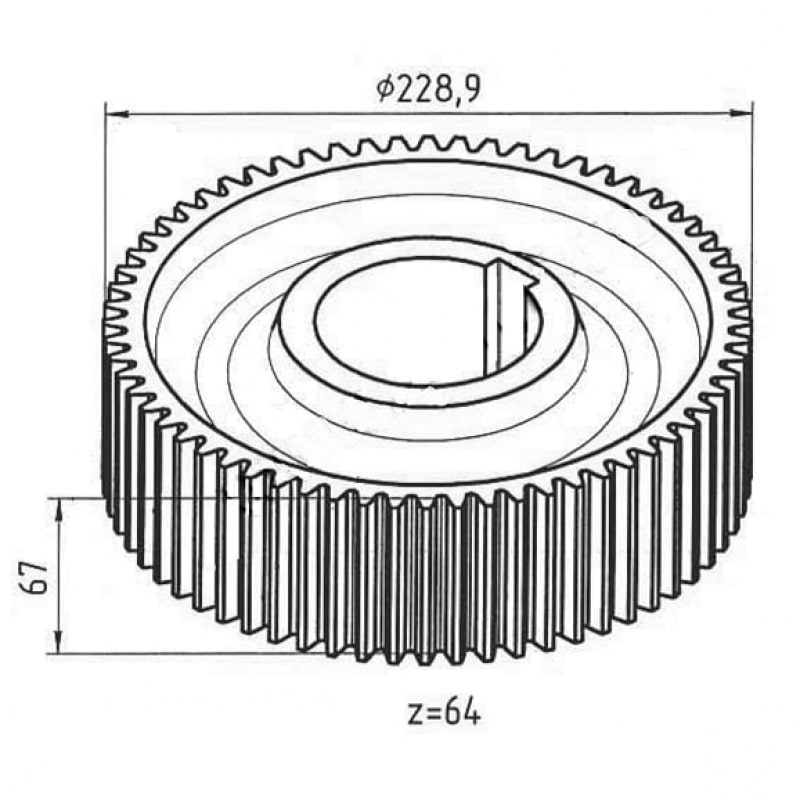

По своим размерам зубчатое НИ.11.11.202 является самым большим в редукторах НИ.11.11 и НИ.11.12, поэтому его так и называют – большое или основное. На зубчатом венце имеется 64 прямых зуба, ширина зуба – 67 мм. Диаметр отверстия ступицы соответствует посадочному диаметру выходного вала редуктора. Посадка колеса – шпоночная.
